מבנה מערכות אל פסק מסוג - LINE INTERACTIVE

מערכות אל פסק הינן ספקי כוח אשר מתחברים בין רשת החשמל לעומסים רגישים
ומספקות להם מתח מיוצב ומסונן בלי תלות בהפרעות והפסקות חשמל.
קיימים שני סוגים עיקריים של מערכות אל פסק:
מערכות אל פסק LINE INTERACTIVE –אשר מתוארות במאמר זה.
מערכות אל פסק המרה כפולה (ON LINE) –אשר יתוארו במאמר נפרד בהמשך.
מערכות אל פסק ליין אינטראקטיב מוצעות בד"כ בהספקים מ-600 וו"א (וולט-אמפר – מכפלת הוולטים באמפרים אשר מייצגת את גודל המערכת) ועד 3000 וו"א.
מערכות בקונפיגורצית ליין אינטראקטיב מסלקות את רוב סוגי הפרעות והפסקות החשמל ומתאימות ליישומים ביתיים ולמשרדים קטנים.

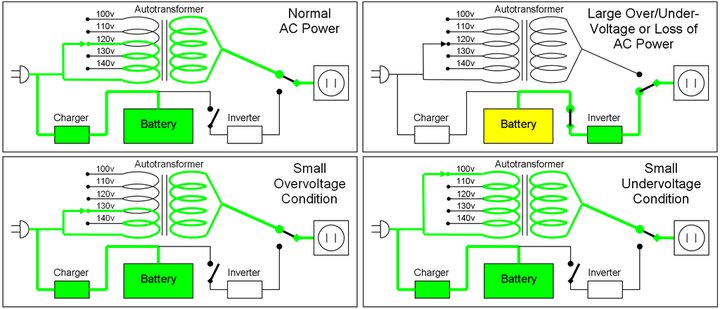

מבנה מערכת ליין אינטראקטיב

המערכת כוללת

• מיישר (RECTIFIER)-- אשר מטעין את המצבר כאשר קיים מתח רשת.
• ממיר (INVERTER) – - אשר הופך את מתח המצברים למתח חילופין.
• בד"כ משולב בממיר גם מייצב מתח (AVR) אשר מייצב את מתח הרשת.
• מפסק סטטי (STATIC SWITCH) –- אשר מספק מתח רשת לעומס ומעביר את העומס להזנה מהממיר בזמן הפסקת חשמל.

במצב עבודה רגיל הרשת מזינה את העומס דרך המפסק הסטטי תוך ביצוע של ייצוב מתח ע"י מעגל ה- AVR והמיישר מטעין את המצברים.
בעת הפסקת חשמל, הממיר מופעל ומתחבר במהירות (בד"כ תוך 3-5 אלפיות השנייה) לעומס וממשיך להזין את העומס כשהאנרגיה מסופקת לו מהמצברים וזאת עד לגמר האנרגיה במצברים.
כאשר מתחדשת אספקת החשמל – המיישר יטען מחדש את המצברים.
זמן הגיבוי של המערכת נקבע על פי גודל (קיבול) המצברים והספק העומס.
בד"כ במערכות LINE INTERACTIVE זמן הגיבוי מתוכנן כדי לאפשר עבודה רציפה בזמן הפסקות קצרות, וכיבוי מסודר אם ההפסקה מתארכת.
זמני גיבוי מקובלים הם 10-20 דקות, אך ניתן לקבל גם זמני גיבוי ארוכים יותר,
בד"כ לא משתמשים במערכות ליין אינטראקטיב לזמני גיבוי מעל 30-40 דקות.
